Mise STS-122 úspěšně skončila. Trvala 12 dní, 18 hodina 22 minut.
Po přistání kosmonauté provedli tradiční
obhlídku raketoplánu a veřejnou krátkou řeč. Na
těchto úkonech chyběl astronaut Daniel Tani, který byl
vzhledem k zhruba čtyřměsíčnímu pobytu ve stavu
beztíže v péči lékařů. Raketoplán byl po
prohlídce a zajištění odtažen do budovy OPF
(Orbiter Processing Facility) k údržbě a přípravě na
další plánovaný let. Tím bude
poslední údržbářská mise ke
kosmickému dalekohledu HST (Hubble Space Telescope) při misi
STS-125
v srpnu 2008.
Plánovaný
průběh přistávacích operací
11:21
uzavření dveří
nákladového prostoru
raketoplánu
11:46 aktualizace parametrů sestupné
dráhy.
12:35 kosmonauté Frick a Poindexter si
oblékají
lehké skafandry
12:55 zbytek osádky si
obléká skafandry
13:01 kosmonauté
Frick
a Poindexter se poutají
do svých křesel a posádka
začíná pít větší
množství
slané vody
- lidské tělo se totiž ve stavu beztíže
zbaví
části vody a zmenší se tak objem krve.
To pak
dělá problémy
při návratu do
normální tíže. Proto je potřeba
zvětšit
objem krve. Sůl se do vody přidává, aby
se rychle
voda nevyloučila z těla (navíc je vypojené wc)
13:06 kosmonauté
Frick a
Poindexter uzavírají přilby svých
skafandů a pouštějí do nich kyslík
13:11 deaktivuje se absorbér oxidu
uhličitého
13:36 uzavírají se větrací
otvory v trupu raketoplánu
13:37 střediska MCC dává souhlas k
provedení brzdicího manévru.
13:47 letoví specialisté se
poutají do křesel
13:54 spuštění čerpadla APU
(tlakování hydrauliky) 14:01
brzdicí manévr pro 1. možnost
přistání (zážeh
motorů OMS) na KSC - oběh 202. 14:02
ukončení brzdicího manévru
ve výšce 340 km 14:18
raketoplán
vypouští nadbytečné pohonné
látky z
předního modulu manévrovacích
motorů
FRCS (Forward Reaction Control System)
14:31 přechod palubních počítačů na
program řízení letu v atmosféře 14:36 vstup do
atmosféry ve výšce 121.7 km při
relativní rychlosti 7.59 km/s
(vzálenost k letišti 8086 km)
14:41 zahájení první
zatáčky vlevo
14:52 přechod do zatáčky vpravo
14:54 zachycení raketoplánu
pomocí radaru
15:01 rychlost cca
3 000 km/hod
(nižší než Mach 2,5) ve
výšce 25 km
15:03 rychlost nižší než Mach 1 ve
výšce 15 km
15:04 zatáčka vpravo o 301° do směru
přistávací dráhy 15:07
1. možnost přistání na KSC na dráze
33 SLF (Shuttle Landing Facility) na Floridě
Schéma
přistání raketoplánu obrazem i slovem
Raketoplán
letí
zádí vpřed otočen kabinou a
nákladovým
prostorem směrem k Zemi. Po brzdícím
zážehu (obr.
2) se raketoplán otočí
přídí vpřed jako
běžný letoun (obr. 3). Při sestupu zemskou
atmosférou (obr.
4)
chrání raketoplán tepelná
ochrana, což jsou
tepelně odolné dlaždice (FRSI do 400 °C, LRSI do 700
°C,
HRSI do 1 300 °C. Nejvíce žáru
vystavené části jsou
náběžné hrany křídel
a špička raketoplánu (černé
části
raketoplánu). Ty nejsou tvořeny dlaždicemi, ale
uhlík-uhlíkovým kompozitním
materiálem RCC (Reinforced Carbon-Carbon), který
snese
teploty přes 1
300 °C.
Při dalším sestupu udělá
raketoplán několik "kliček" pro
snížení rychlosti
(obr. 4 a zelené trajektorie u
horní tabulky).
Raketoplány
přistávají jako kluzáky bez
jakéhokoliv
pohonu. Svou vysokou kosmickou rychlost zbrzdí o
atmosféru Země, poté ji ještě snižuje
úhybnými manévry a nakonec
naváděcí
otočkou
o 360 stupňů před přistávací
dráhou (obr.zelené
trajektorie napravo u horní tabulky).
Přistává zhruba 7x strměji a 20x rychleji než
dopravní letadlo. Vše
probíhá automaticky,
pilot řízení přebírá až
před
přistávací dráhou.
Přistání
raketoplánu k puštění a stažení(space-multimedia). Přistání
raketoplánu z různých kamer k puštění a stažení(space-multimedia). Přistání raketoplánu(M.
Václavík) ke stažení v ASF a AVI. ..................................................................................................................................................... 13.
den - 19.2.
Včera byl na zádi
raketoplánu zaznamenán
výpadek vyhřívání 4
nejslabších motorů v modulech OMS (Orbital
Maneuvring
System). Jedná se o malé motorky na
monometylhydrazin a
oxid dusičitý, které se
používají při
korekčních a manévrovacích
operacích na
oběžné dráze kolem Země. Problém v
žádném případě neohrožuje
přistání
raketoplánu.
Den před
návratem na Zem
byl věnován přípravám na
přistání.
Byl proveden úklid kabiny raketoplánu, zaklopení
antény pro
pásmo Ku, nechyběla ani tisková konference. Bylo
rovněž
provedeno prověření manévrovacích
motorků, zkušební
spuštění jednoho čerpadla
hydraulického systému APU
(Auxilliary Power Unit),
aerodynamických řídicích ploch a
systémů.
Raketoplán byl mimo plán na oběžné
dráze
orientován po co nejdelší
dobu zádí směrem ke Slunci vzhledem k
problémům s temperováním motorů v
modulech OMS
(Orbital Maneuvring System). Slunce zadní část
raketoplánu ohřívalo a tím by se mělo
předejít podchlazení
a případným problémům s
manévrovacími motorky i když nejsou pro
přistání důležité. Zdroj http://www.cbsnews.com/network/news/space/current.html http://mek.kosmo.cz/novinky/online/2008/sts122/index.htm
Sestřihy
z 13. dne k puštění a stažení(space-multimedia). .....................................................................................................................................................
12.
den - 18.2.
V 10:24
SEČ došlo k odpojení raketoplánu
Atlantis od ISS.

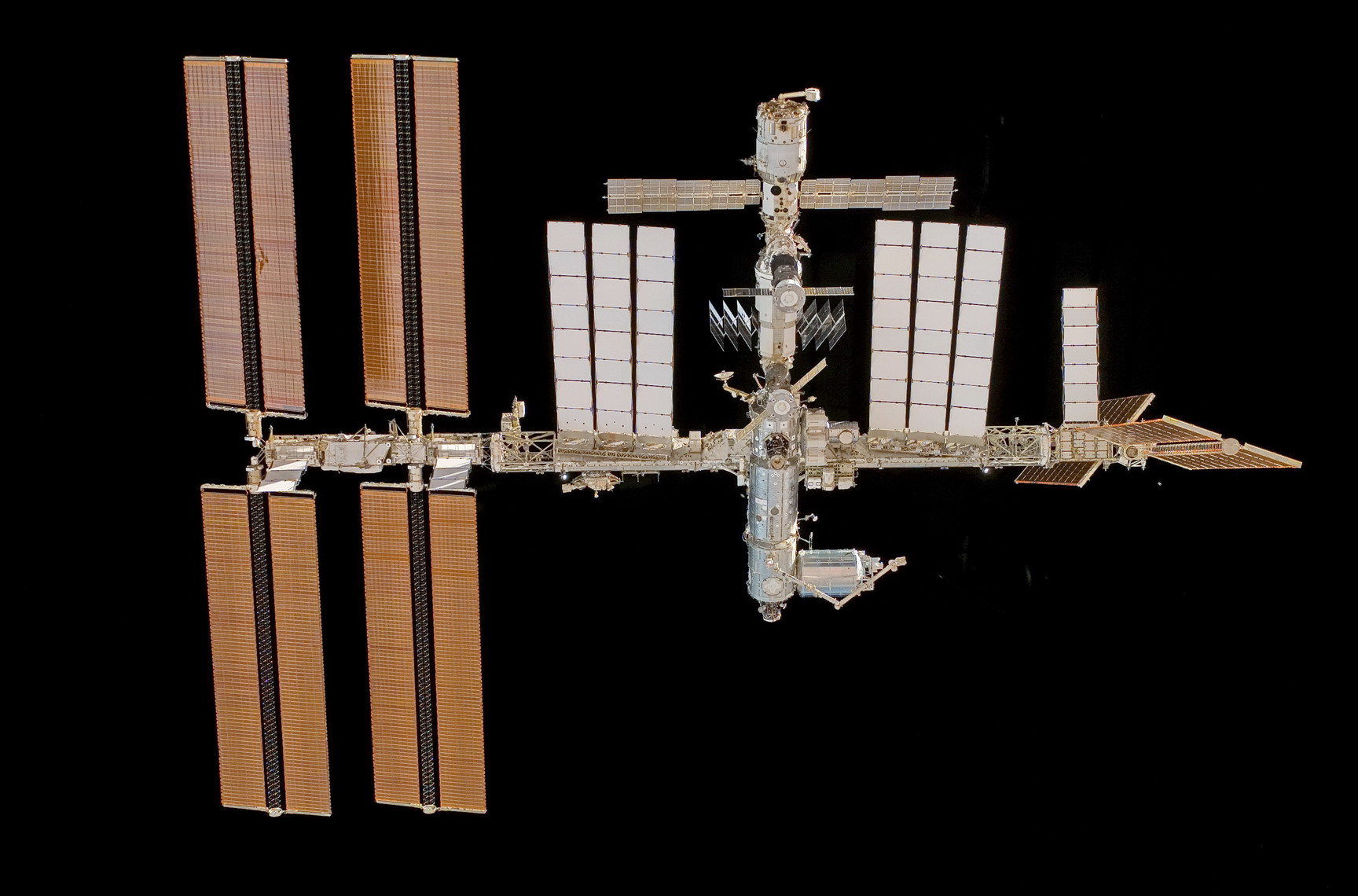

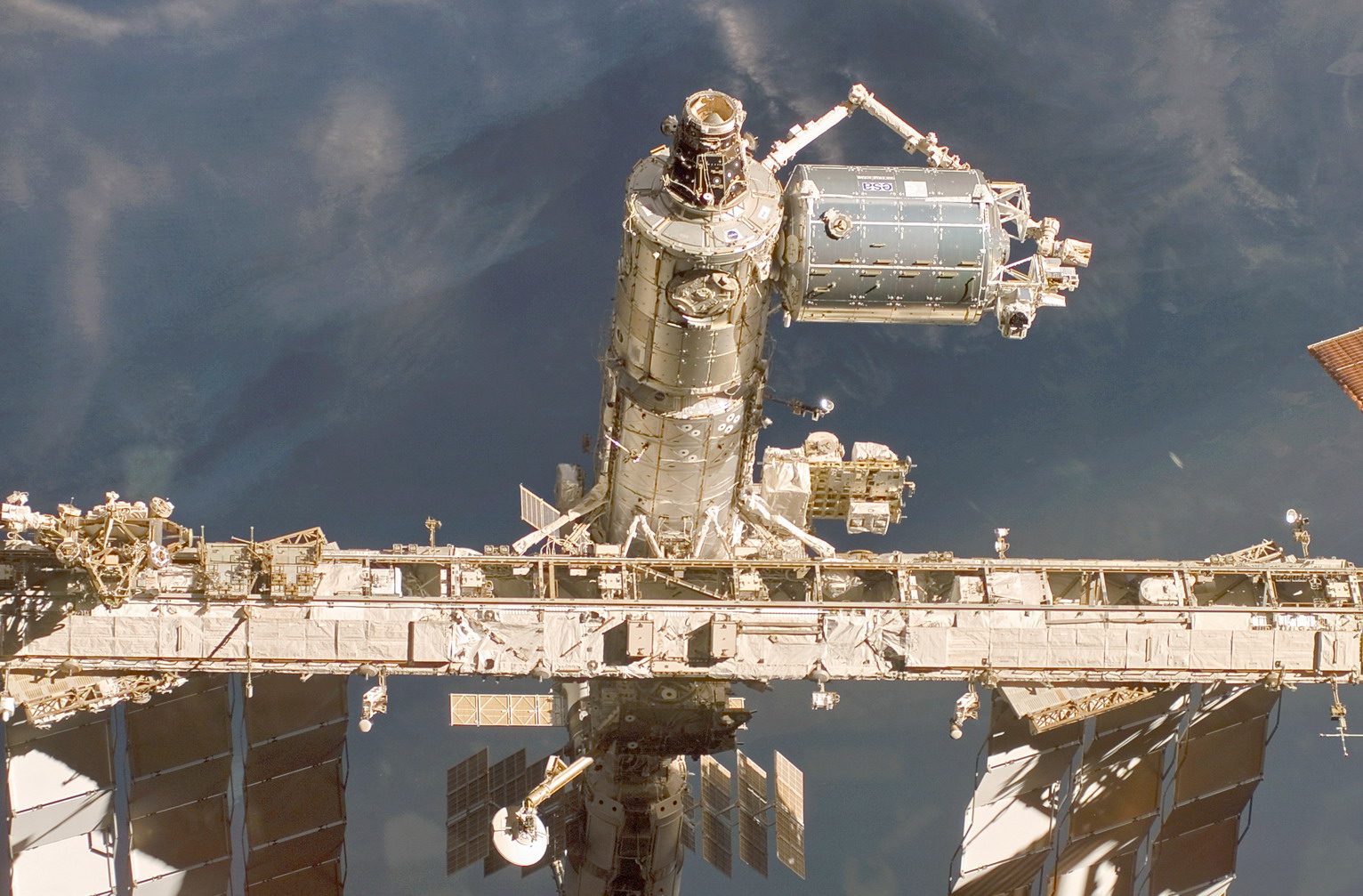

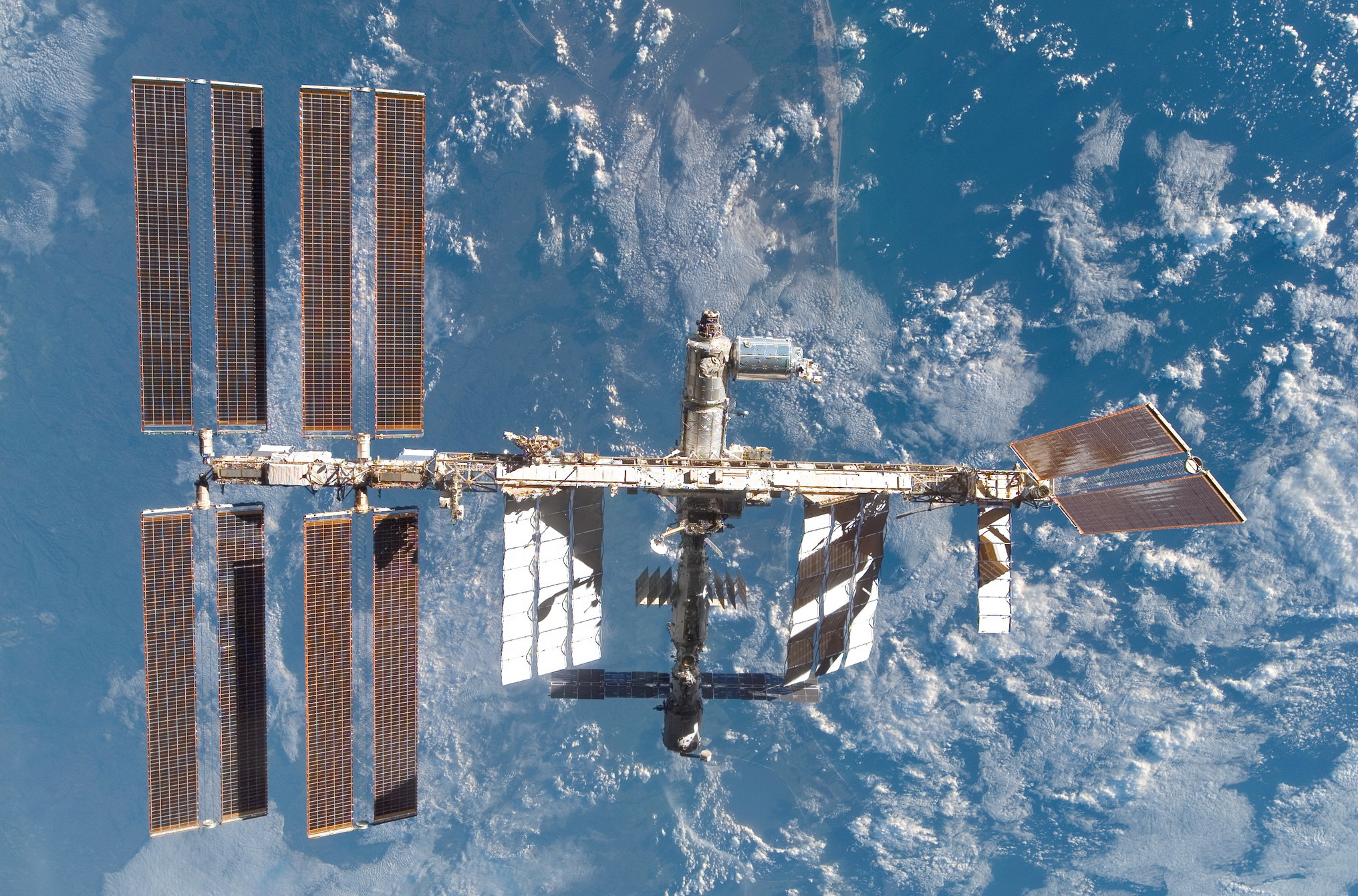

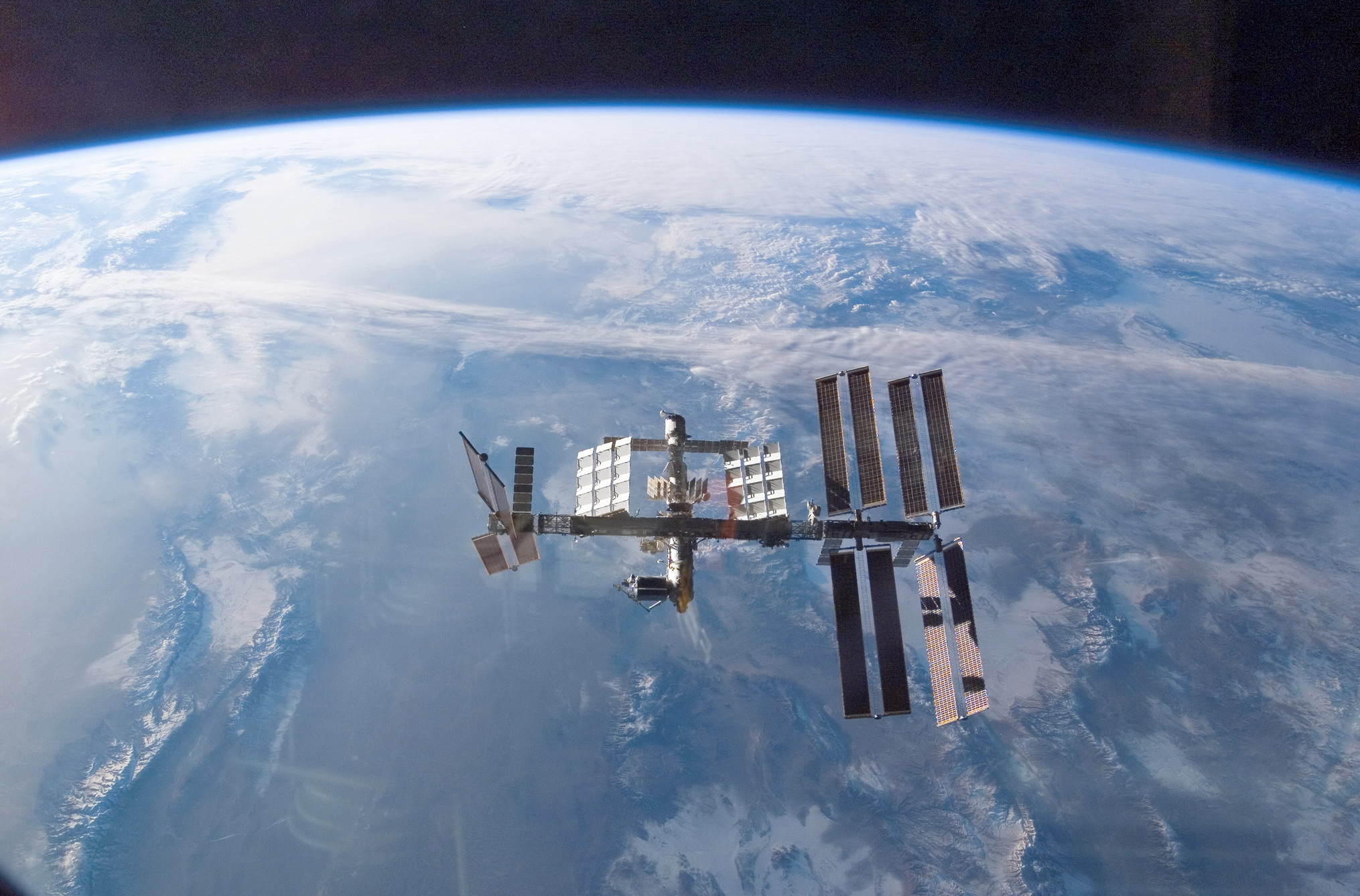

Zhruba po 30ti minutách byl proveden inspekční
oblet
stanice ISS (2),
při kterém posádka raketoplánu
fotografuje
nový vzhled stanice ISS. Rovněž byla provedena
poslední
kontrola tepelné ochrany raketoplánu
pomocí kamer
a senzorů na OBSS (Orbiter Boom Sensor System)
před přistáním. Po kontrole byl nástavec OBSS uložen do
nákladového prostoru raketoplánu.
Odpojení
a oddalování raketoplánu od ISS k puštění a stažení(space-multimedia). Vzdalování
se od ISS, pohled z raketoplánu k puštění a stažení(space-multimedia). Vzdalování
se od ISS, natáčeno z ruky kosmonautem k puštění a stažení(space-m.). Odpojení
raketoplánu od ISS(M.
Václavík) v ASF a AVI. Sestřihy
z 12. dne k puštění a stažení(space-multimedia). .....................................................................................................................................................
11.
den - 17.2.
I dnes
probíhalo oživování moduluColumbus.
Také se přenášel se
materiál
a vybavení mezi raketoplánem
a ISS. Před rozloučením posádek proběhla společná videokonference a
fotografování. Poté došlo v
cca 18:15 mezi
raketoplánem a ISS
k definitivnímu uzavření průlezů.
Sestřihy
z 11. dne k puštění a stažení(space-multimedia). Rozloučení
posádek(M.
Václavík)......................................................................................................................................................
10.
den - 16.2. Dnešní
den nebyl po vizuální stránce on-line
přenosu
možná tak zajímavý, samozřejmě byl ale
důležitý, jako všechny ostatní dny.
Hlavní
náplní dne
bylo vybavování moduluColumbus(COF - Columbus
Orbital Facility) (2, 3) (obr,
2,
3).
Po jedné hodině došlo k
dalšímu z
pravidelných navýšení
dráhy stanice
ISS manévrovacími motorky RCS (Reaction
Control System), zážeh trval 36 minut.
Dráha stanice totiž během
obíhání Země
pozvolna klesá, proto je třeba dráhu
vyrovnávat.
Odpoledne našeho času proběhla společná
tisková
konference obou
posádek.
Sestřihy
z 10. dne k puštění a stažení(space-multimedia). ..................................................................................................................................................... 9.
den - 15.2.

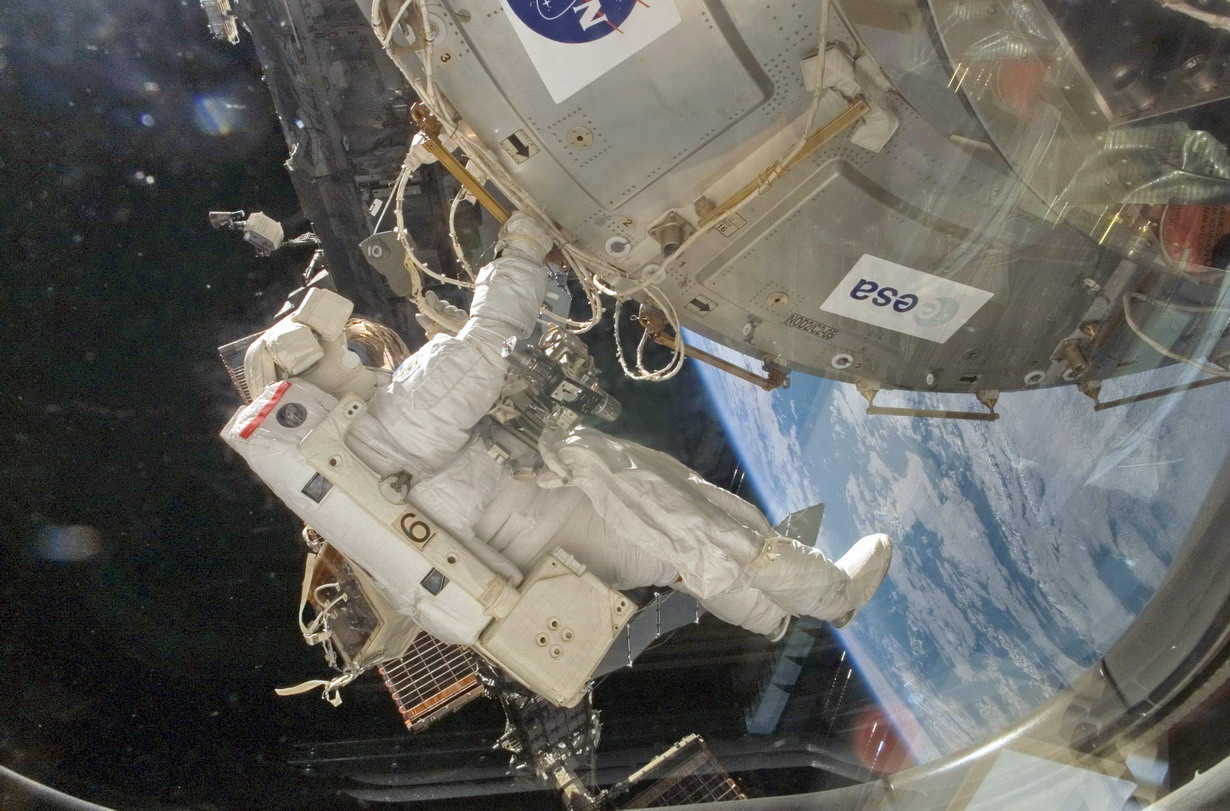

Téměř
tradičně začal třetí výstup do kosmu

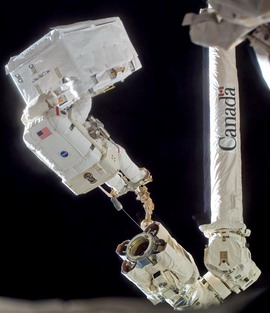

s předstihem, ve 14:07. Astronaut Love nastoupil na stupátko
APFR (Articulating Portable Foot Restraint) na konci manipu-
látoru SSRMS. Astronaut Walheim ze začátku
výstupu
namontoval na povrch modulu Columbus dodatečná madla a
úchyty. Poté společně demontovali
zařízení
SOLAR z nákladového prostoru
raketoplánu.
SOLAR je především teleskop pro
sledování
Slunce. V 16:30 byl SOLAR nainstalován na plošinu
modulu
Columbus. Po nainstalování SOLARu
astronauté
namontovali na Columbus několik dalších madel a
tepelný kryt na kýlový trn,
kterým byl
modul uchycen při startu v nákladovém prostoru
raketoplánu.
Poté došlo na přemístění
porouchaného silového setrvačníku CMG
(Control
Moment Gyroscope) o hmotnosti cca 500 kg, který byl uložen
na
plošině ESP-2 (External Stowage Platform) již od mise
raketoplánu Endeavour STS-118 v srpnu 2007. Vadný
CMG byl
v nákladovém prostoru raketoplánu
uložen na nosič ICC (Integrated Cargo Carrier).
V další části výstupu se
astronauté
věnovali souboru přístrojů EuTEF (European Technology
Exposure
Facility), obsahující 9
materiálových,
technologických a jiných experimentů. EuTEF
byl instalován na modul Columbus.
V závěrečné části výstupu
byla provedena
inspekce poškozeného madla u
přechodové komory.
Love ho vyfotografoval a Walheim vlastními rukavicemi a
speciálními přípravky
vyzkoušel, zda-li
poškozené místo může ohrozit povrch
skafandrů. Pro
nedostatek času a únavu astronautů byly práce
ukončeny.
Love a Walheim vlezli do přechovoé komoey Quest.
Výstup
EVA - 3 oficiálně skončil ve 21:32 SEČ a trval 7 hodin 25
minut.
Plánovaný
průběh 9. dne
9:45
probuzení posádky písní
přípravy ke
třetímu výstupu do volného prostoru
EVA-3
pokračování v
oživování
modulu Columbus
14:35 zahájení výstupu EVA -
3
vypuštěním atmosféry z
přechodové komory 15:05
umístění
observatoře SOLAR na modul Columbus 17:35
přesunutí vadného gyroskopu CMG do
nákladového prostoru raketoplánu 18:50
montáž technologické palety EuTEF na
modul Columbus
21:05 ukončení výstupu EVA - 3 po 6 hodinách a 30
minutách
00:45 (16.2.) zahájení
odpočinku posádky
Osmí den probíhaly vybavovací
práce v modulu Columbus(COF - Columbus
Orbital Facility) (2, 3) (obr,
2,
3). Proběhla VIP tisková konference astronautů ESA z
modulu Columbus a poté následovala tisková konference
společná. Astronauté Walheim a Love
spali
v přechodové komoře Quest při tlaku kolem 700
hPa, před zahájením EVA - 3.
Sestřihy
z 8. dne k puštění a stažení(space-multimedia). .....................................................................................................................................................
7.
den mise byl ve znamení druhého
výstupu do kosmu. Ten by oficiálně
zahájen v 15:27 SEČ.
Kosmonauté po výlezu z
modulu Quest přeručkovali do nákladového
prostoru raketoplánu a demontovali dopravené
nové
nádrže NTA z nosiče ICC. NTA
(Nitrogen Tank Assembly) je nádrž dusíku o
hmotnosti cca 250 kg a velikost ledničky, která
poskytuje zásobu tlakového plynu pro
udržování správného tlaku
amoniaku
v chladicích okruzích stanice. NTA
patří do
skupiny tzv. vyměnitelných dílů ORU (Orbital
Replacement
Unit). V současnosti jsou na stanici ISS 3 tyto nádrže, ale
v budoucnu se počítá se čtyřmi.
Nová nádrž NTA byla
nejprve dočasně uchycena na
vozíku CETA na segmentu P1 a stará
nádrž NTA byla
potom stažena také na vozík CETA. Poté
byla
nová nádrž z vozíku stažena na
místo
původní staré a namontována.
Stará
nádrž pak byla přenesena do
nákladového prostoru
raketoplánu a upevněna do ICC k dopravě na Zemi.
Po

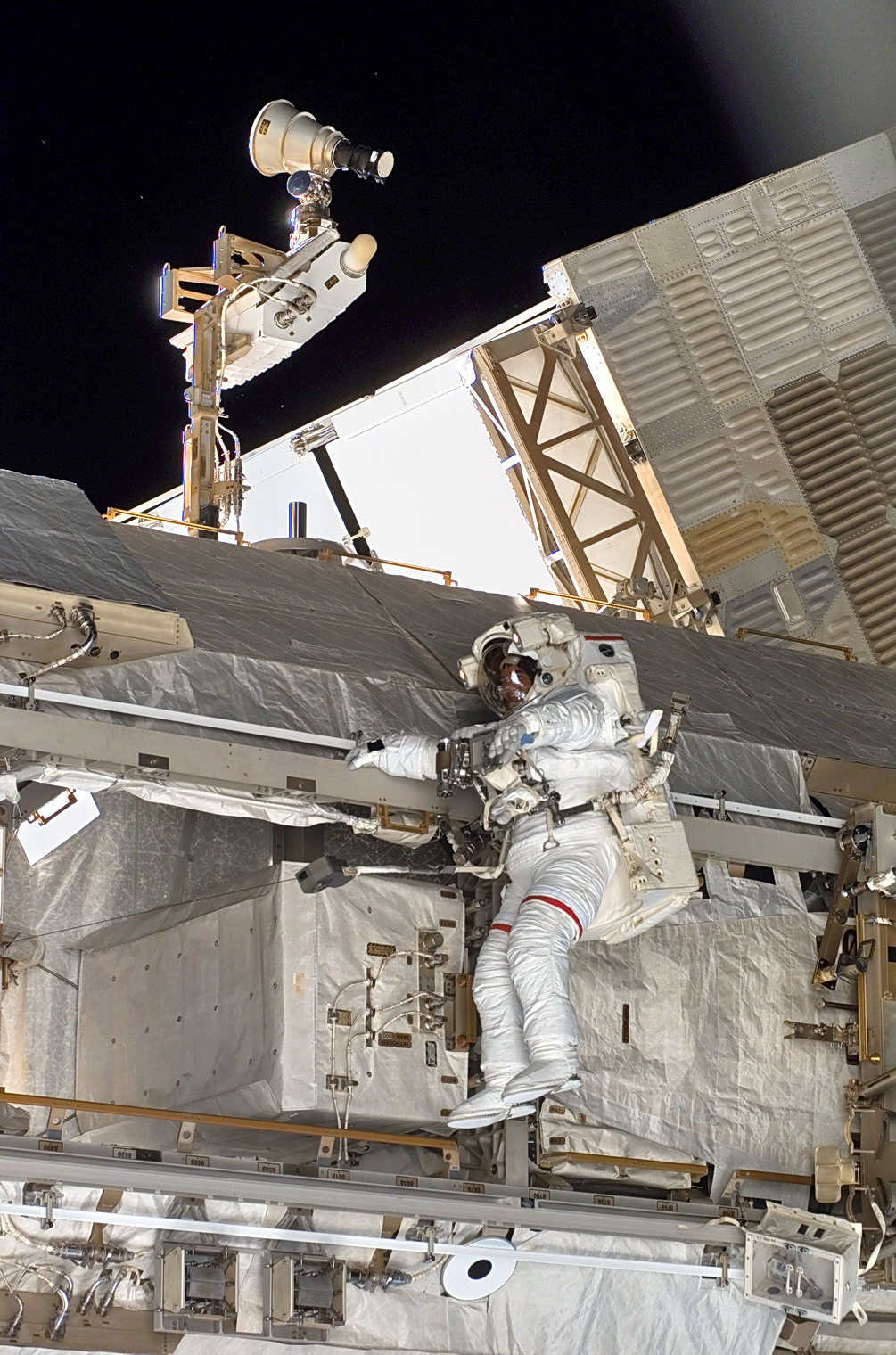

instalaci nové nádrže NTA astronaut Schlegel
instaloval
tepelné kryty na modulu Columbus. Technici ze Země
mezitím oznámili, že nová
nádrž NTA byla
plně aktivována a funguje bez problémů.
Poté na
žádost řídicího střediska provedl
inspekci
ochranných panelů proti mikrometeoritům na modulu Destiny.
Některé z panelů na Destiny byly trochu uvolněné,
takže
je astronauté upevnili.
Výstup EVA-2 oficiálně
skončil ve 22:12 SEČ, trval 6 hodin a 45 minut. V 1:45 SEČ (14.2.) šla
posádka raketoplánu spát.
V NASA bylo
rozhodnuto, že mise STS-122 bude opět o jeden den
prodloužena, tedy do středy 20.2. Důvodem jsou práce na
evropském modulu Columbus, na které je potřeba
více času. Bylo rovněž potvrzeno, že tepelná
ochrana
raketoplánu je v pořádku.
Výstup
EVA - 2 komplet díl 1.(323
MB), díl
2.(278
MB), díl 3 (324 MB), díl 4 (324 MB), díl 5(282
MB). Nejlepší
sestřihy z EVA - 2(M.
Václavík) v ASF a AVI. Sestřihy
ze 7. dne k puštění a stažení(space-multimedia). ......................................................................................................................................................
6.
den - 12.2.
Ve
14:50 byl průlez do modulu Columbus otevřen a Leo Eyharts vplul s
baterkou do zatím neosvě- tleného modulu.
Konstatoval, že
modul je bez poletujících částic a bez
známek kondenzace.
Kolem 21:00 hodiny byl
proveden oficiální vstup do zapojeného
a
osvětleného evropského modulu Columbus, v
kterém
astronauté započali s pracemi na jeho aktivaci.
Plné
zprovoznění si však vyžádá
několik
týdnů prací pod vedením astronauta
Leopolda
Eyhartse.
Na Zemi bylo dokončeno hodnocení
odchlíplé
obšívky na krytu OMS raketoplánu. V
NASA bylo
rozhodnuto, že nehrozí žádné
nebezpečí při
sestupu z oběžné dráhy na Zem
a oprava v kosmu
není potřebná.
Více na nasaspaceflight.
Časový průběh 6. dne 10:45 probuzení
posádky písní 13:55
tisková konference
odpojení staničního
manipulátoru SSRMS
od modulu Columbus
(COF -
Columbus
Orbital Facility) (2, 3) (obr,
2,
3).
14:50 částečný vstup posádky
do modulu Columbus
17:10 inspekce vybraných míst TPS
pomocí OBSS (podle potřeby) 20:55
vstup posádky do modulu Columbus
22:45 tisková konference
2:45 (13.2.)
posádka raketoplánu jde
spát. Astronauti
Walheim a Schlegel spí v
přechodové
komoře Quest při tlaku
kolem 700 hPa
Sestřihy
z 6. dne k puštění a stažení(space-multimedia). ......................................................................................................................................................
5.
den - 11.2.
Dnešní
den byl ve znamení prvního kosmického
výstupu (EVA - Extravehicular Activity) mise
a připojení důležité části
kosmické stanice
ISS, evropského modulu Columbus. Výstup EVA-1
byl oficiálně zahájen přepojením
skafandrů na vlastní baterie v 15:13 SEČ.
Kosmonaut Rex Walheim
odpojil kabely, kterými bylo napájeno
topení modulu Columbus ze
zdrojů raketoplánu.Oba kosmonauté instalovali
sokl PDGF
(Power Data Grapple Fixture) na bok modulu Columbus. PDGF
poslouží nejen jako úchyt k přenesení
modulu
pomocí staničního manipulátoru SSRMS,
ale v
průběhu přenášení také přes
něj bude
napájeno temperační topení modulu.
PDGF nemohl
být na Columbus namontován už před startem u toho
důvodu,
že by
v
nákladovém prostoru raketoplánu
překážel
nástavci OBSS, který je zde při startu uložen.
Love připevnil na
konec ramene SSRMS úchyt nohou PFR (Portable Foot
Restraint) a nastoupil na něj. Poté připevněn na
PFR vyzvedl PDGF z nákladového
prostoru raketoplánu a k jeho
montáži na Columbus.
Modul Columbus byl
zachycen staničním manipulátorem SSRMS
a
přesunut z nákladového prostoru
raketoplánu k
modulu Harmony. Protože se práce protáhli,
šli si
mezitím kosmonauté doplnit zásoby
kyslíku
ve skafandrech (do přecho- dové komory Quest). Po
doplnění kyslíku ve skafandru se do
práce na P1
vydal jen Walheim. Love dostal za úkol sledovat
přibližování modulu Columbus k Harmony z
místa
poblíž přechodové komory.
Kosmonaut
Rex Walheim před ukončením výstupu stihl
ještě na
P1 připravit úchyt na dočasné
zachycení
nádrže NTA určenou k výměně a povolit čtyři
hlavní
šrouby, které drží nádrž
v konstrukci P1.
Výstup EVA-1 byl ukončen ve 23:11 a trval celkem 7 hodin 58
minut.
10:45 probuzení
posádky písní
přípravy k prvnímu výstupu
do kosmického prostoru, EVA-1 15:13
zahájení výstupu EVA-1 z
modulu Quest 16:35 instalace
úchytu PDGF (Power Data Grapple Fixture),
sloužící k elektrickmu, datovému
a
mechanickému připojení na povrchu
modulu Columbus (COF - Columbus
Orbital Facility) (2, 3) (obr,
2,
3). 20:55
zachycení a vyzvednutí modulu Columbusmanipulátorem
SSRMS
22:45 připojení modulu Columbus k
pravobočnímu stykovacímu uzlu modulu Harmony
(2, 3, 4) 23:11
ukončení výstupu EVA-1.
2:45 (12.2.)
posádka raketoplánu jde spát
Výstup EVA - 1 komplet díl 1.(277
MB), díl
2.(322
MB), díl 3 (314 MB), díl 4 (365 MB), díl 5 (257 MB). Nejlepší
sestřihy z EVA - 1(M.
Václavík) v ASF a AVI. Sestřihy
z 5. dne k puštění a stažení(space-multimedia). ......................................................................................................................................................
4.
den - 10.2.
Kosmický
výstup do volného prostoru (EVA-1) je o 24 hodin
odložen. Původní dvojice pro výstup
byla Hans Wilhelm Schlegel a Rex Joseph Walheim. Německého
astronauta však při prvním výstupu
nahradí
jeho americký kolega Stanley Glen Love. NASA
zatím
nezveřejnila důvod této změny a odkladu, ale v průběhu
dnešního dne proběhly dvě soukromé
konference s
letovými chirugy. Není však
známo, zda se
jednalo o problémy Schlegela. Info. M.
Václavík
V
10:45 byla posádka probuzena. Byla přemístěna
sedačka pro Eyhartse do kosmické lodi Sojuz. Ve 20:15 byla pomocí OBSS provedena inspekce krytu OMS. Na NASA TV
proběhl tradiční denní
brífing. Tento den byl ale především
ve znamení příprav na EVA -1.
Odklad výstupu byl potřebný, aby se astronaut
Stanley Graham Love mohl
připravit na výstup místo nemocného
Hanse Schlegela a osvojit si
všechny potřebné procedury.
Sestřihy
z 4. dne k puštění a stažení(space-multimedia). ......................................................................................................................................................
3.
den - 9.2. Raketoplán Atlantis
se připojil k Mezinárodní stanici ISS
v 18:17 SEČ, což je o 8 minut dříve oproti plánu.
Poslední průlez mezi raketoplánem a
stanicí byl otevřen
v 19:40 - posádky Atlantisu a ISS se setkaly a
přivítaly. Na
levém krytu manévrovacího motoru OMS
se
ukázala odchlíplá
obšívka, podobně
jako při misi Atlantisu STS 117. Více na http://www.nasaspaceflight.com/content/?cid=5352
(anglicky).
Peggy Annette Whitson, členka
expedice 16 na ISS

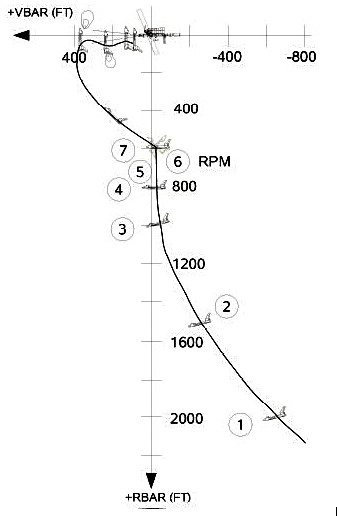

9.2. oslavila 48. narozeniny. Časový průběh 3. dne
10:45 probuzení
posádky písní
provedení
korekčního manévru NC-4
15:37 přibližovací manévr TI 16:36
vzdálenost od ISS 3 km
16:54 přibližovací manévr MC-4 17:03
vzdálenost od
ISS 300 m 17:12
vzdálenost od
ISS 180 m 17:23
zahájení
rotačního manévru RPM pro kontrolu
povrchu raketoplánu
posádkou ISS 17:31
ukončení rotačního manévru RPM 17:46 vzdálenost od ISS 90
m 18:03
vzdálenost od
ISS 30 m
18:23 vzdálenost od ISS
3 m 18:25
připojení k ISS
19:35 utevření průlezu uvítací
ceremoniál a bezpečnostní
školení astronauti
Walheim a
Schlegel spí v přechodové komoře Quest při tlaku
kolem 700 hPa
2:45 (10.2.)
posádka raketoplánu jde spát
Průběh
připojení(M.
Václavík) v ASF a AVI. Přivítání
posádek(M.
Václavík) v AVI. Sestřihy
z 3. dne k puštění a stažení(space-multimedia). ......................................................................................................................................................
2. den - 8.2. Proběhla
tisková konference
CBS na ISS. Nástavec OBSS byl připojen k
manipulátoru
SRMS a poveden průzkum tepelné ochrany
raketoplánu. Získaná data
se v příštích dnech na Zemi
vyhodnotí. Rovněž byla provedena
kontrola skafandrů EMU pro výstupy do volného
prostoru a kontrola bloků motorů OMS. Byl aktivován
stykovací uzel ODS. Sestřihy
z 2. dne k puštění a stažení. ...................................................................................................................................................... 1. den - 7.2.2008 Raketoplán Atlantis
odstartoval po odkladech startů na první pokus ve 20:45:30 SEČ. Jedná
se celkově o 121 misi raketoplánu a o 29 let
raketoplánu
Atlantis. Podle plánů se jedná o
poslední let
Atlantisu k ISS, ale v
září 2008 ho ještě čeká
servisní mise k Hubbleovu
vesmírnému dalekohledu.
Rekapitulace letu od startu
až po základní suborbitální
dráhu. Časy
jsou uváděny v SEČ:
20:45:30 (-00:00:00)
Zážeh motorů SRB (start)
20:45:40 (+00:00:10) Začátek rotačního
manévru
20:46:06 (+00:00:36) Snížení tahu SSME
20:46:19 (+00:00:49) Obnovení plného
tahu SSME
20:46:30 (+00:01:00) Maximální
aerodynamické namáhání
(Max Q)
20:47:35 (+00:02:05) Oddělení SRB
20:47:45 (+00:02:15) Zážeh motorů OMS (na dobu
1:56) pro pomoc při vzletu
20:49:21 (+00:03:51) Konec možnosti nouzového
přistávacího manévru (RTLS)
20:51:17 (+00:05:47) Zahájení
otáčení
raketoplánu do polohy nad
nádrží ET 20:53:53 (+00:08:23)
Vypojení motorů SSME (MECO)
20:54:13 (+00:08:43) Odhození
vnější nádrže ET 21:22:05 (+00:36:35)
Manévr OMS-2 (dosažení
stabilní dráhy)
22:10:05 (+01:24:35)
Otevření nákladového
prostoru raketoplánu a spuštění
termoregulačního
systému. Dále bylo provedeno oživení
manipulátoru SRMS, otevření a
nasměrování
antény pro pásmo Ku. Ve 2:45 (8.2.) jde
posádka spát.
Během startu
bylo identifikováno několik úlomků
izolační pěny z externí nádrže ET nebo
ledu. Přesto byl start hodnocen
jako poměrně čistý.
Úlomky
v čase
T+16.5s - jeden kousek odpadl ze zadní části
levého SRB
(žádné nebezpečí pro
raketoplán)
T+130s - jeden odpadlý kousek pozorován
vlevo za
předním
úchytem
raketoplánu a ET
(bez kontaktu s raketoplánem)
T+132s - několik částeček po oddělení
SRB
T+491s - větší množství
částeček zachytila
kamera na ET
(pravděpodobně drobný led)
T+525s - pozorován
odlétající kousek ledu (bez kontaktu
s raketoplánem)
